TECNOLOGÍA AVANZADA PARA SOLUCIONES SOSTENIBLES

Controla el flujo eléctrico en tus instalaciones industriales y protege los equipos conectados a tu red eléctrica con las celdas secundarias de media tensión de Eaton.

Diseñadas para distribuir y recibir energía eléctrica con niveles de tensión hasta los 24 kV, garantizan una distribución segura y eficiente, permitiendo la conexión y desconexión de circuitos, y la protección contra sobrecargas y cortocircuitos.

Los switchgear media tensión de EATON bajo normativa IEC62271-200 redefine los estándares de eficiencia y seguridad para aplicaciones secundarias.

REDEFINE LOS ESTÁNDARES DE EFICIENCIA Y SEGURIDAD PARA APLICACIONES SECUNDARIAS

Diseñado con una resistencia al arco eléctrico AFL/R, estos equipos garantizan una operación segura y confiable incluso en las condiciones más desafiantes. Esta característica es crucial debido a que asegura una protección al personal de mantenimiento, brindando tranquilidad y confianza.

Su estructura facilita la expansión y adaptación del sistema a las necesidades específicas de cada instalación, haciendo de estos paneles una opción versátil y conveniente para diversas aplicaciones industriales y comerciales.

La compactibilidad del diseño asegura que el espacio no sea un impedimento para la implementación de una solución avanzada en distribución de energía.

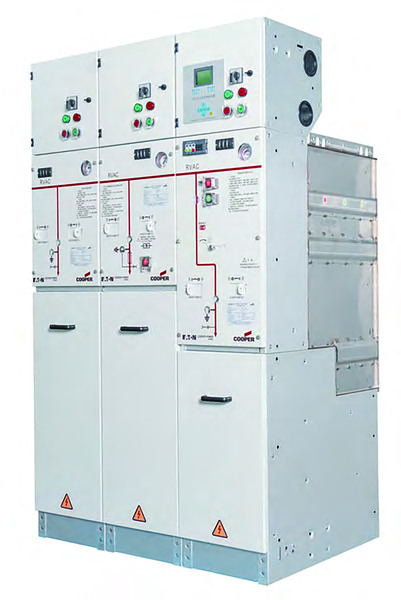

Celda MT RVAC (ring main unit)

La familia RVAC es una celda compacta del tipo anillo RMU (Ring Main Unit) que está completamente confinada en un estanque con gas SF6. Permite una configuración flexible y modular en caso de futuras ampliaciones del switchgear.

RVAC CUENTA CON UN INNOVADOR DISEÑO LIBRE DE MANTENIMIENTO.

Al eliminar la necesidad de paradas anuales, no solo reduce los costos operativos a largo plazo, sino que también asegura una mayor disponibilidad del sistema

Todo esto se traduce en una solución económica y sostenible, que maximiza la eficiencia operativa y minimiza las interrupciones.

Características generales RVAC

• Switchgear secundario / RMU

• Hasta 24 kV, 630A y 20 kA, LSC2A

• Unidades funcionales no extraíbles

• Utiliza SF6 para la aislación de barras y unidades funcionales

• Interruptores con tecnología de corte del arco eléctrico en vacío

• Opciones de motorización para LBS

• Diseñado y testeado por laboratorios de terceros en base a IEC 62271-200

• Temperatura entre -25°C hasta 40°C

Elementos diferenciadores

• Mayor compactibilidad, tecnología y confiabilidad

• Disminución de las partes vivas expuestas, mayor seguridad.

• Temperatura de operación -25°C hasta 40°C

• Barras aisladas en gas – Conexiones de cable con botas IEC – Conexiones entre paneles con linkers de aislación solida

• Opción de entrega de paneles ya acoplados para aplicaciones sencillas:

         - Remonte + Interruptor con relé autoalimentado 50/51

         - Remonte + Seccionador fusible

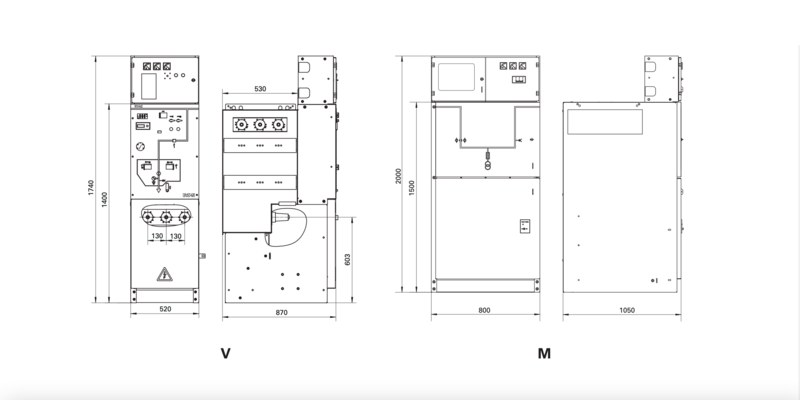

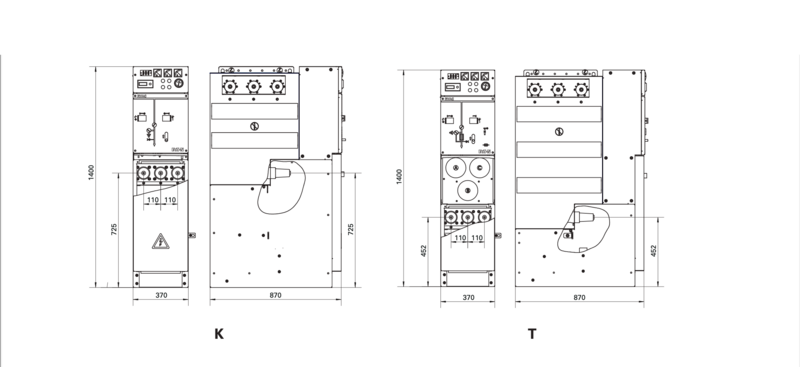

DIMENSIONES SEGÚN TIPO DE PANEL

Para mayor información descarga el catálogo de Celdas MT RVAC de Eaton:

Revisa el catálogo de este producto Aquí

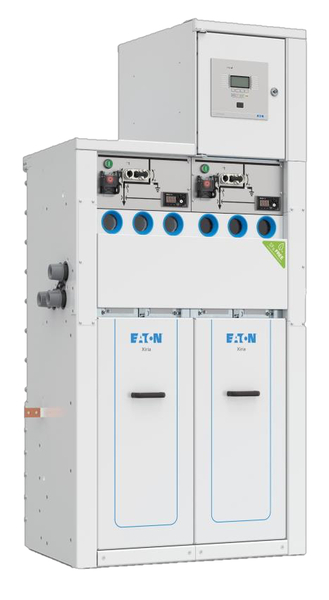

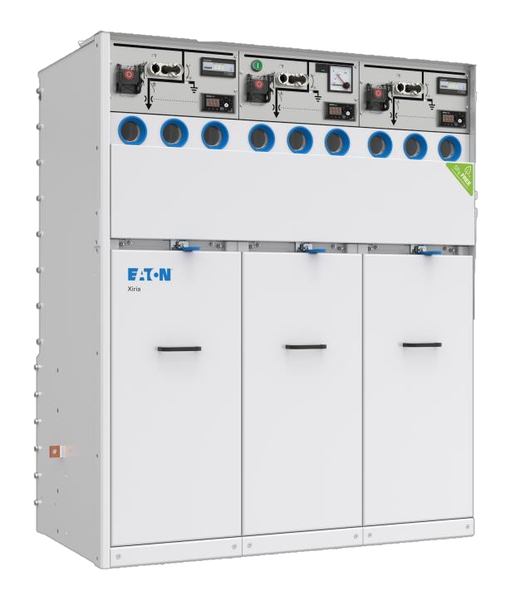

CELDAS DE MEDIA TENSIÓN XIRIA – Libre de SF6

OPTIMIZACION ENERGÉTICA Y MENOR HUELLA DE CARBONO

Xiria es la familia de productos de subestaciones de control de media tensión libres de SF6 de Eaton para aplicaciones de subestaciones de control secundarias y estaciones anulares.

Paneles de subestaciones de control altamente compactas, utilizados para control y protección de equipos eléctricos, operados por empresas de servicios públicos, edificios comerciales y en generación de energía renovable como granjas solares y turbinas eólicas.

Subestación de control libre de SF6

El uso de tecnología de vacío en lugar de SF6 no solo hace que Xiria sea la mejor opción para el medio ambiente, sino que también minimiza el mantenimiento, mejora la seguridad operativa, aumenta en gran medida la cantidad de operaciones de conmutación seguras y elimina los costosos procedimientos de eliminación de desechos al final de la vida útil.

Subestación de control compacta con alta flexibilidad

Xiria ofrece un alto nivel de seguridad operativa y es adecuado para aplicaciones de hasta 24 kV.

La familia de productos Xiria está diseñada en torno a los interruptores de vacío comprobados de Eaton, que no requieren mantenimiento y están certificados para 30.000 ciclos de operación.

AISLAMIENTO UNIPOLAR DE TODAS LAS PARTES EN FUNCIONAMIENTO

Elección de materiales específica para proporcionar un aislamiento óptimo combinado con excelentes características térmicas. Además, el aislamiento se configura para proporcionar un control efectivo sobre los campos eléctricos alrededor de los componentes usados, minimizando así cualquier riesgo de arco interno.

En Xiria, tanto las partes principales como los mecanismos están contenidos en una cubierta totalmente cerrada que protege a todo el sistema contra influencias ambientales.

Xiria es valorada principalmente por su bajo requerimiento de inspección y mínimo mantenimiento, lo que se traduce en bajos costos de operación.

Características generales Xiria

• Switchgear secundario / RMU

• Hasta 24 kV, 630A y 20 kA, LSC2A

• Unidades funcionales no extraíbles

• NO utiliza SF6 para la aislación de barras y unidades funcionales

• Interruptores con tecnología de corte del arco eléctrico en vacío

• Opciones de motorización para LBS

• Diseñado y testeado por laboratorios de terceros en base a IEC 62271-200

• Temperatura entre -25°C hasta 40°C

• Aplicaciones típicas para entre 1000 a 4000 msnm, dependiendo del derating correspondiente

Elementos diferenciadores

• La más compacta del mercado

• 100% reciclable

• 10.000 operaciones mecánicas en circuit breaker

• Reducción en los costos de mantención

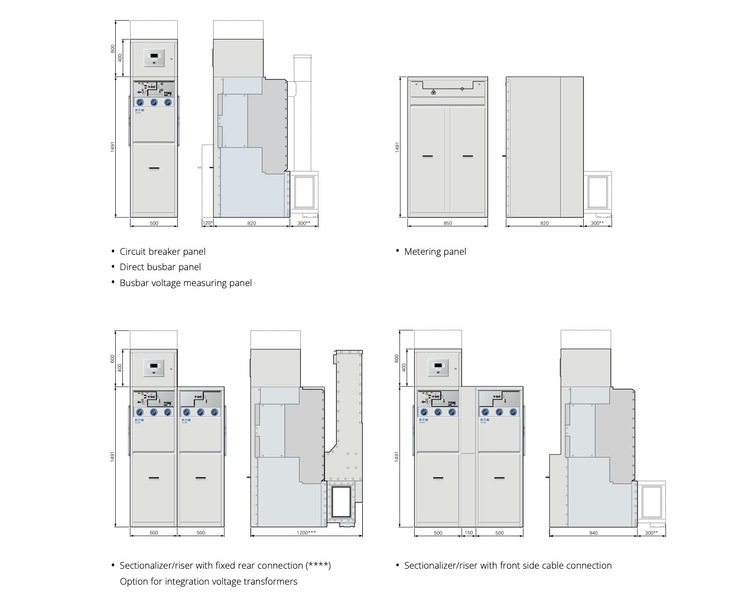

DIMENSIONES DEL PANEL XIRIA

 Si quieres saber más de este producto escríbenos a ventas@induelectro.cl

Revisa el catálogo de este producto Aquí
