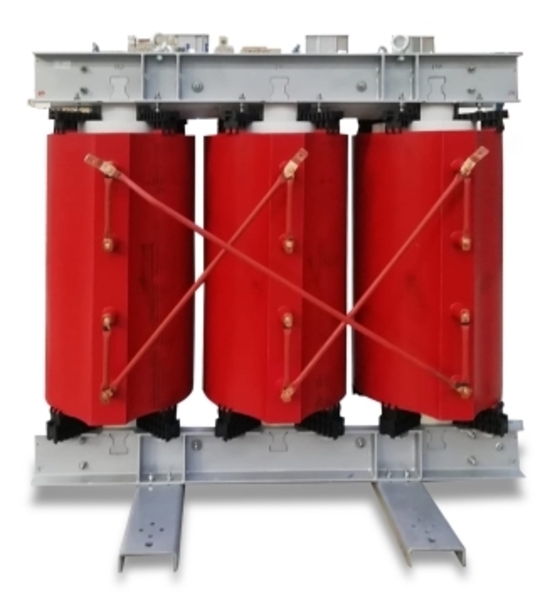

Conoce nuestros Transformadores Secos de EATON: Seguros y confiables

Los transformadores secos Ulusoy de Eaton funcionan de forma segura en las condiciones más difíciles, desde grandes altitudes a entornos marinos, gracias a su conformidad con las clases E2, C2, y F1. Resistentes a entornos con humedad superior al 95% y a temperaturas de hasta -25ºC.

La potencia nominal estándar llega hasta los 3150 kVA, pero se puede ampliar hasta los 5000 kVA a pedido.

Los transformadores se fabrican de acuerdo con las normas nacionales e internacionales IEC, IEEE, CENELEX EN, BS EN 60076-11, BS 50541-1:2011.

CARACTERÍSTICAS GENERALES

• Diseñado y testeado por laboratorios de terceros en base a IEC 60076-11

• Tensión máxima hasta 37 kV

• Potencia máxima hasta 31,5 MVA

• BIL máximo hasta 200 kV

• Devanados BT impregnados en resina

• Devanados MT encapsulados en resina

• Ruedas de transporte

• Gabinetes para uso interior máximo IP55 desde fábrica de origen

• Certificaciones medioambientales E3 C3 F1

• Ignifugo, resistente a la polución y temperaturas extremas

• Control de temperatura

• Opciones con factor K > 1

DISEÑOS PARA APLICACIONES ESPECÍFICAS

Seguridad para Tí y el Medioambiente

Al contar con las certificaciones E3 C3 F1 asegura un seguro funcionamiento incluso en los ambientes más extremos:

No inflamables y autoextinguible, resistente a la humedad, materiales respetuosos con el medio ambiente sin utilizar halógenos ni nitrógeno

                                                     MONITOREO DE TEMPERATURA:

Eaton ofrece la oportunidad de controlar y monitorear los niveles de temperatura tanto de los devanados como de los núcleo

                                                                          FUNDICIÓN:

Para la fundición al vacío de las bobinas de alta tensión de nuestros transformadores secos utilizamos componentes de resina epoxica de alta calidad. Como material de relleno se utiliza arena de cuarzo. A petición del cliente, se pueden utilizar resina epoxica y materiales aislantes en las bobinas de la clase térmica H.

FUNCIONALIDAD A BAJO COSTO

Los transformadores secos de Eaton destacan por un bajo costo de operación e instalación, mínimo mantenimiento requerido: 1 vez al año.

Su seguridad permite ser instalados en zonas densamente pobladas y cuentan con servicio de mantenimiento y reparación disponible en el mismo sitio.

                                                                  MAYOR EFICIENCIA:

Con bajos niveles de pérdidas y una larga vida útil del producto, Eaton allana el camino para el ahorro de costos tanto a mediano como a largo plazo. El diseño de transformadores eficientes significa una mejor refrigeración en caso de grandes aumentos de temperatura.

CALIDAD REFLEJADA EN EXTENSA VIDA ÚTIL Y DURABILIDAD

Los altos niveles de aislamiento proporcionan resistencia a cortocircuitos y rayos, y una alta resistencia mecánica contra cortocircuitos. También cuenta con una baja descarga parcial asegurando una mayor vida útil.

Con un método de enfriamiento adecuado que puede aumentar la potencia nominal del transformador en un 40%, permitiendo soportar una mayor demanda eléctrica.

Cuenta con una baja descarga parcial.

                                                                              FACTOR K:

                                                                      Vida útil más prolongada

Solución para los problemas causados por cargas no lineales y armónicos. También compensan la tensión en el aislamiento del devanado del transformador para evitar la rotura del aislamiento y un fallo prematuro.

                                                        MAYOR NIVEL DE AISLAMIENTO:

Eaton proporciona mayores niveles de aislamiento para garantizar una mayor vida útil del transformador.

                                                               CARCASA (GABINETE):

Eaton equipará los transformadores con carcasas para uso en exteriores o interiores, según sea necesario.

PERSONALIZA TU TRANSFORMADOR CON LOS ACCESORIOS VERSÁTILES Y ESTANDAR DE EATON

ACCESORIOS INCLUIDOS:

               • ruedas ajustables en dos direcciones

               • anillos de elevación,

               • terminales para conexiones de puesta a tierra

               • relés de control de temperatura

               • sensores y relés térmicos PT100.

ACCESORIOS ADICIONALES:

               • termistor PTC (se puede utilizar en lugar de PT100),

               • ventiladores de refrigeración

               • relés de control de ventiladores

               • conexiones de zócalo para conexiones de alta tensión

               • celdas de protección

               • pararrayos de alta tensión

               • almohadillas antivibración.

PRUEBAS EXHAUSTIVAS PARA GARANTIZAR TRANSFORMADORES SEGUROS Y CONFIABLES

Cuando se trata de suministrar energía de calidad para servicios públicos, la confiabilidad y la seguridad comprobadas son primordiales. Es por eso que Eaton prueba cada transformador rigurosamente antes de entregárselo al cliente.

Además de las pruebas de rutina estándar, también ofrecemos pruebas de tipo y especializadas para cumplir con los requisitos de nuestros clientes a un costo adicional.

Hacemos que lo que importa funcione para nuestros clientes de una manera segura y confiable.

                                                                       PRUEBAS DE RUTINA

• Medición de la resistencia del devanado

• Medición de la relación de voltaje y verificación del desplazamiento de fase

• Medición de impedancia de cortocircuito y pérdida de carga

• Medición de pérdidas y corrientes sin carga

• Prueba de voltaje aplicado (CA)

• Prueba de resistencia a la tensión inducida (IVW)

• Medición de descargas parciales

                                                                    PRUEBAS DE TIPO

• Prueba de aumento de temperatura

• Prueba de impulso tipo rayo (LI)

                                                              PRUEBAS ADICIONALES

• Determinación de los niveles de ruido

Si quieres saber más de este producto escríbenos a ventas@induelectro.cl

Descarga el catálogo del producto Aquí!
